10种最常见的防松设计,看看你用到了哪些?

文章出处:本站 | 发表时间:2022-08-15 10:07:19 | 点击次数:1084

在常用的机械设计中,机械设备中的螺栓连接一旦松懈,会引起螺栓脱落导致重大安全隐患,或螺栓松弛预紧力下降导致螺栓连接疲劳寿命大大缩短。因此在设计中要选用适当的防松措施保证螺栓在实际使用中不松脱,才能使设备等安全,平稳的运行。

常用的防松设计有如下几种:

1、双螺母

双螺母防松也称对顶螺母防松,当两个对顶螺母拧紧后,两个对顶的螺母之间始终存在相互作用的压力,两螺母中有任何一个要转动都需要克服旋合螺纹之间的摩擦力。即使外载荷发生变化,对顶螺母之间的压力也一直存在,因此可以起到放松作用。

2、自锁螺母

自锁螺母一般是靠摩擦力,其原理是通过压花齿压入钣金的预置孔里,一般方预置孔的孔径略小于压铆螺母。运用螺母与锁紧机构相连,当拧紧螺母时,锁紧机构锁住螺栓螺纹。

内嵌尼龙自锁螺母


变形螺纹防松螺母


楔子与锤子二合一的螺母


楔子作用防松螺母

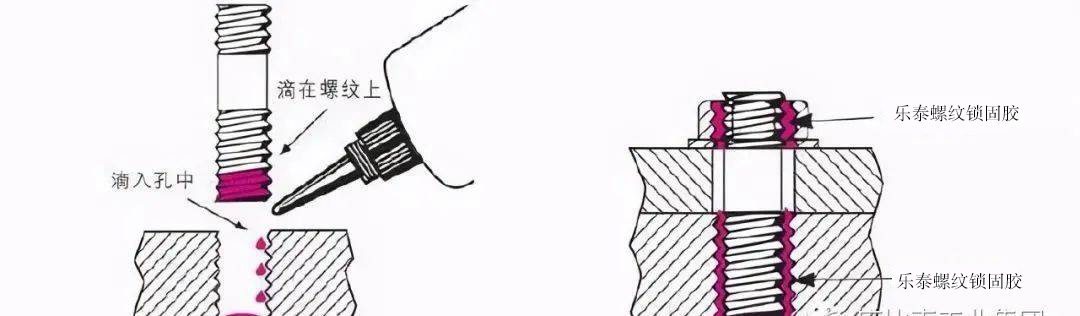

3、螺纹锁固胶

螺纹锁固胶是由(甲基)丙烯酸酯、引发剂、助促进剂、稳定剂(阻聚剂)、染料和填料等按一定比例配合在一起所组成的胶黏剂。

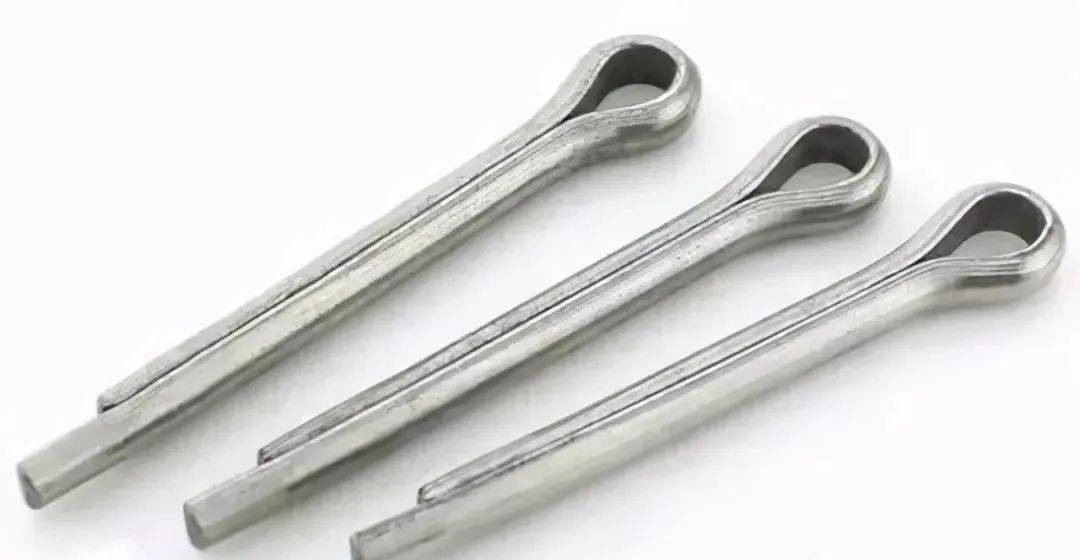

4、开口销

螺母拧紧后,把开口销插入螺母槽与螺栓尾部孔内,并将开口销尾部扳开,防止螺母与螺栓的相对转动

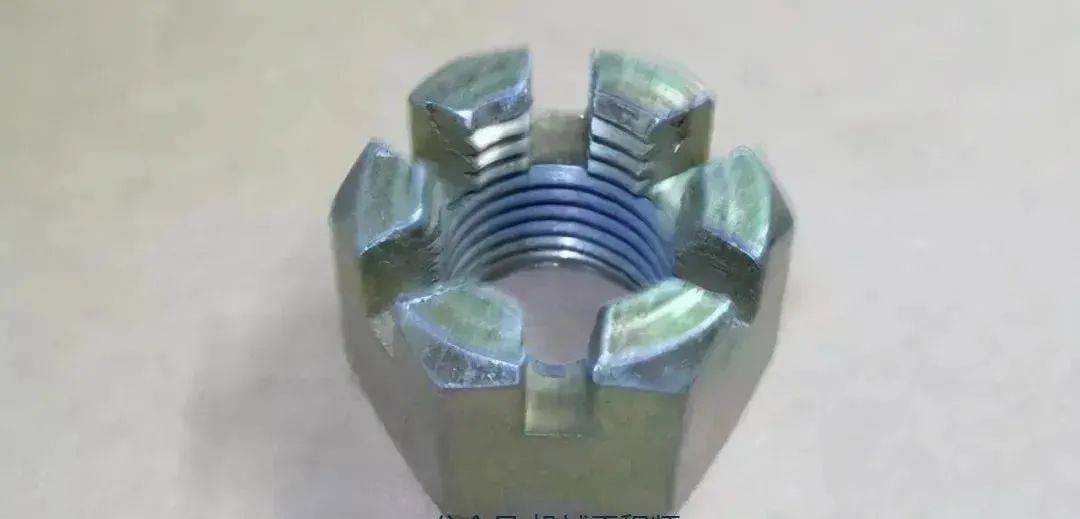

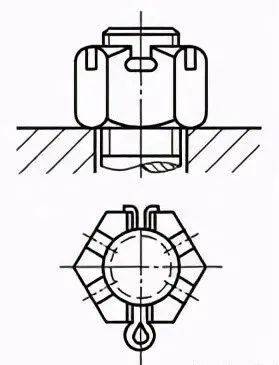

5、开槽螺母

开槽螺母与螺杆带孔螺栓和开口销配合使用,以防止螺栓与螺母相对转动。



6、串联钢丝防松

串联钢丝防松是将钢丝穿入螺栓头部的孔内,将各螺栓串联起来,起到相互牵制的作用。这种防松方式非常可靠,但拆卸比较麻烦。

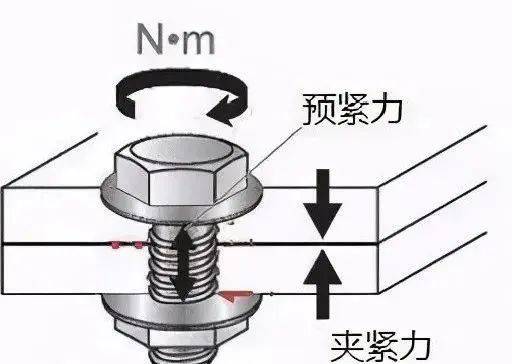

7、预紧

高强度螺栓连接一般是不需要额外施加防松措施的,因为高强度螺栓一般都要求施加一个比较大的预紧力,这么大的预紧力使螺母与被连接件之间产生强大的压力,这种压力会产生阻止螺母转动的摩擦扭矩,因此螺母不会松脱。


8、止动垫片

螺母拧紧后,将单耳或双耳止动垫圈分别向螺母和连接件的侧面折弯贴紧,即可将螺母锁住。若两个螺栓需要双联锁紧时,可采用双联制动垫圈,使两个螺母相互制动。


9、弹簧垫圈

开口弹簧垫圈


锥形弹性垫圈

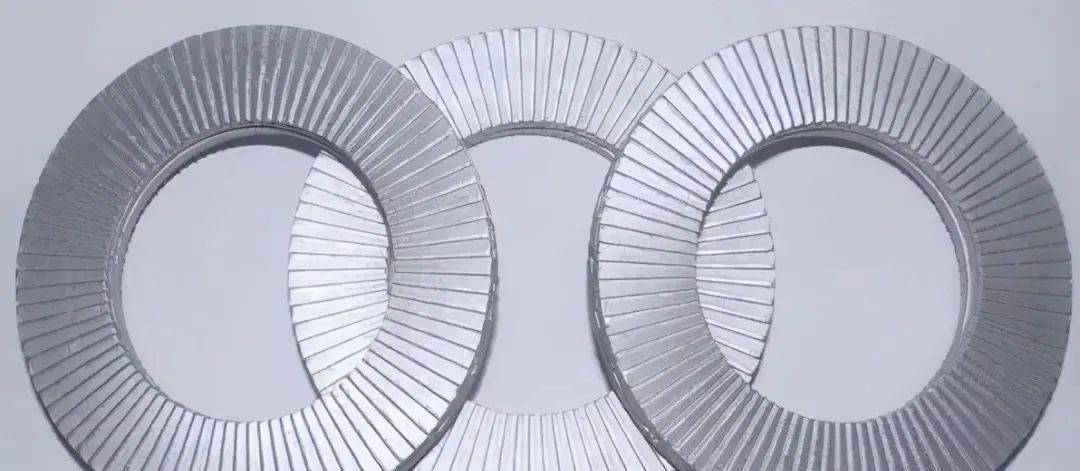

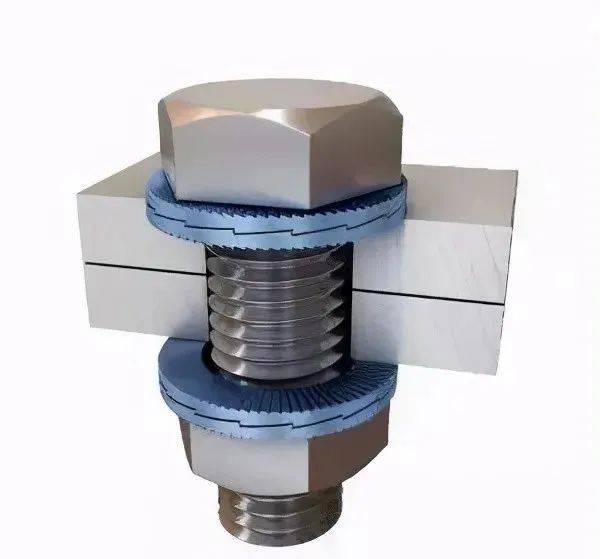

10、双叠自锁垫圈



螺纹防松方法有四种。第一种是摩擦防松,主要依靠增加摩擦力;第二种是机械防松,主要是用销、垫片、钢丝将螺母卡死;第三种是铆冲防松,主要是将螺纹副铆死和焊死。第四种是结构防松,即唐氏螺纹防松。以上几种设计方法都是这四种防松之一。
